Hva skjer når du trykker på strømbryteren? Hvilken lysdiode lyser?
Slår den seg raskt eller langsomt på? Hvordan er alt koblet?

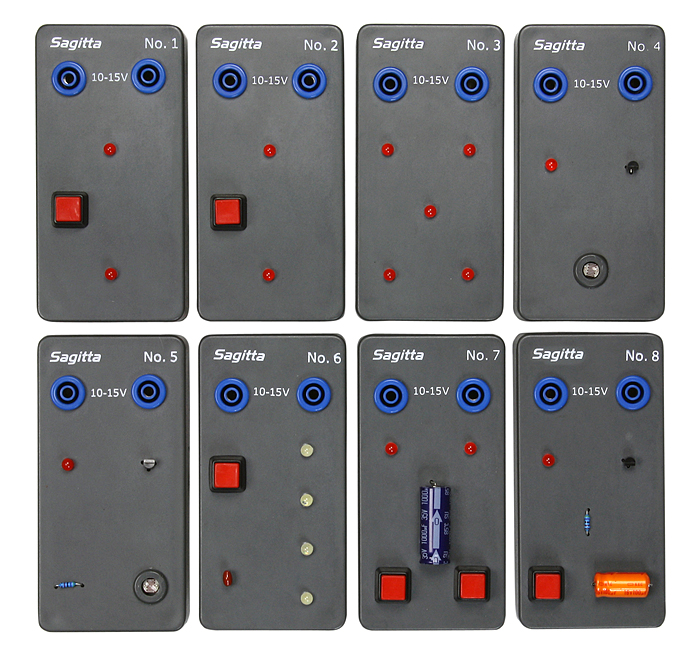

Hemmelige kretser Elektronikk består av åtte bokser der tilkoblinger, strømbrytere, lysdioder, resistorer, transistorer og kondensatorer er synlige oppå boksene. Oppgaven går ut på å finne ut hvordan de forskjellige komponentene er koblet sammen uten å se inni boksene. Boks 1 er enklest og deretter øker vanskelighetsgraden opp til boks 8.
For å løse oppgaven kobles et spenningsaggregat (AC/DC) til inngangene. Studer hva som skjer når man kobler til likespenning (også med polvending) og vekselspenning, trykker på strømbrytere og dekker over fotoresistorer. Slik er det mulig å finne ut hvordan komponentene er koblet sammen. Når problemet er løst, tegner man et flott koblingsskjema. Man bør kjenne til egenskapene til en lukket strømkrets, seriekobling og parallellkobling samt hvordan resistorer, fotoresistorer, lysdioder, transistorer og kondensatorer fungerer.
Hemmelige kretser Elektronikk gir en dypere innsikt i elektrisitet og elektronikk, og er spennende å undersøke.
Bruk dem f.eks. til eksperimenter eller som «eksamen».
Fabrikat: Sagitta.
Innhold: Hvert sett inneholder 8 bokser med økende vanskelighetsgrad.
Drivspenning: 10-15 V like- og vekselspenning.
Fasit følger med.
